    【一建網架】教你分分鐘看懂鋼結構(新手一看也能懂)

    2022
    6/28
    被閱讀:2828次

    【一建網架】教你分分鐘看懂鋼結構(新手一看也能懂)

    網 架 的 1 2 大 知 識 分 享

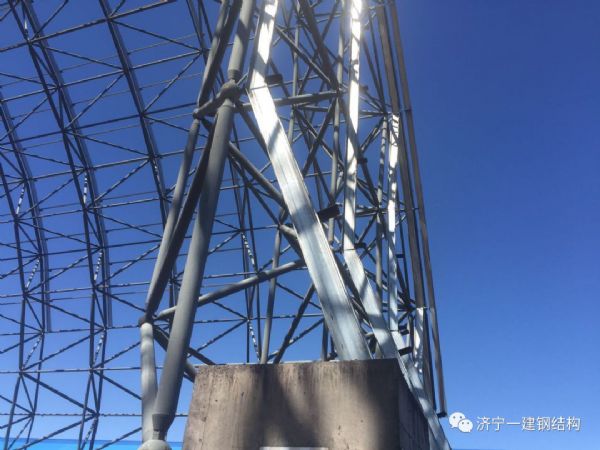

    01網架支座節點傳遞的支承反力的情況,可將支座節點和拉力支座節點;壓力支座節點分:平板壓力支座節點、單面弧形壓力支座、雙面弧形壓力支座、球鉸壓力支座節點和橡膠支座節點。拉力支座節點:平板拉力支座節點和單面弧形拉力支座節點。

    1

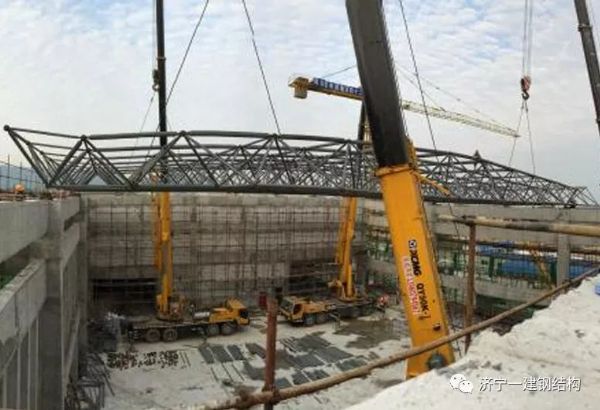

    02網架的安裝方法隨拼裝方法和安裝機具的選用不同,主要有高空散裝法、分條或分塊安裝法、高空滑移法、整體吊裝法、整體提升法和整體頂升法等。

    2

    03為使頂壓力均勻,支座底板不宜太薄,其厚度一般不小于16—20mm。

    3


    04網架封板和錐頭主要起連接鋼管和螺栓的作用,承受桿件傳來的拉力和壓力。當桿件管徑大于或等于76mm時,宜采用錐頭連接;當桿件管徑小于76mm時,可采用封板連接。

    4


    05網殼的分類通常有按層數劃分、按高斯曲率劃分和按曲面外形劃分等三種分類方法。

    5


    06底板寬度不宜小于200mm,底板長度可與寬度相同或稍長。支座底板的厚度t應滿足底板在支承力作用下的抗彎要求,即按下式計算:t≥f——鋼材的抗彎強度設計值;Mb——支座底板彎矩計算值。

    6


    07球面網殼分為單層和雙層。單層球面網殼分為肋環型球面網殼、施威德肋型球面網殼、聯方型球面網殼、凱威特型球面網殼、三向格子型球面網殼和短程線型球面網殼。

    7


    08根據用振型分解反應普法對一些網架結構分析表明,在設防烈度為6度或7度的地區,在豎向地震作用下,網架的地震內力和位移均不顯著,因此,可不進行豎向抗震驗算。而在抗震設防烈度為8度或9度的地區,網架結構則應進行豎向抗震驗算及水平驗算。

    8


    09焊接球網架的主要部件有桿件和空心球。桿件的加工工藝:采購鋼管—下料—坡口加工。

    9


    10按層數劃分,網殼結構主要有三種,即單層網殼、雙層網殼和三層網殼;按高斯曲率劃分為零高斯曲率的網殼、正高斯曲率的網殼和負高斯曲率的網殼;按曲面外形劃分為柱面網殼、球面網殼、雙面拋物面網殼和復雜曲面網殼。

    10


    11網架當桿件受拉時,其傳力路線為拉力——鋼管——錐頭或封板——螺栓——鋼球;這時套筒不受力。當桿件受壓時,其傳力路線為壓板——鋼板——錐頭或封板——套筒——鋼球。這時螺栓不受力,壓力由零件之間接觸面來傳遞。



    12網殼的厚度:雙層柱面網殼的厚度可取跨度的1/50—1/20;雙層球面網殼的厚度一般可取跨度的1/60—1/30。網殼結構的撓度值不應超過短向跨度的1/400。

    11
